低壓成套電氣設備在出廠前按設計要求進行檢測，符合各項標準后方能出廠。PLC控制柜、變頻控制柜等，出廠檢測都需要注意哪些事項呢？下面北京創福新銳電器設備有限公司為大家詳細介紹。

一、測試前的準備工作：

1、PLC控制柜或IO柜上電檢測前切除全部電源開關。

2、PLC或DCS卡件與外部的連接全部切斷。

3、檢查各電源端子導線及連接裝置壓接是否緊密，電源線虛接會導致儀表或電器燒毀。

4、檢查各種儀表、電器硬件設置與設計要求是否一致；檢查端子板電源設置、回路設置與設計要求是否一致。

二、上電檢測：

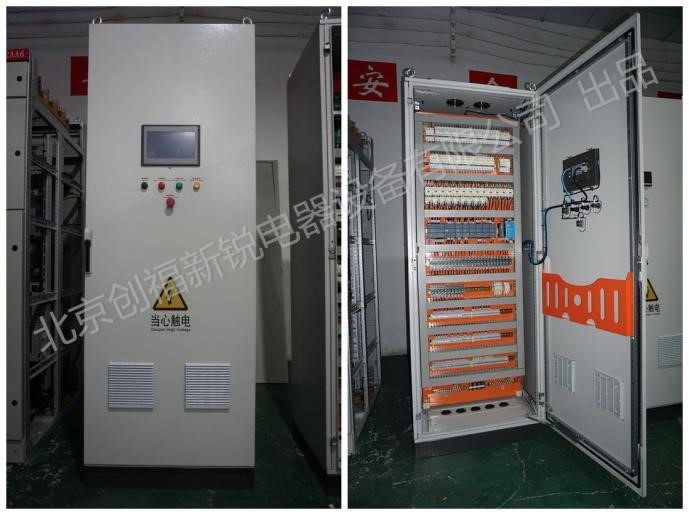

PLC

www.kandcostudio.com

1、原則：

從總電源開始逐個分級送電，送電前檢查開關輸入側電壓是否正常以及開關輸出側阻抗是否正常，輸出側電阻較小時應分析塬因進行確認。柜內儀表不允許一次性多個儀表同時送電，一塊儀表上電正常后再投入下一塊。

2、總電源合閘前應首先確認交流電壓等級是否符合要求。帶有兩路交流電源進線且不帶自動切換時應嚴格注意避免并接，帶自動切換時應空載測試雙電源自動切換裝置是否正常動作。

3、交流供電正常后再給直流電源送電，檢查直流電源輸出電壓是否正常，是否正常送至各直流開關入口側。

4、檢查直流電源是否送至各用電設備端子，包括PLC擴展模塊電源端子。檢查完成后可以暫時關閉不用的儀表以等待下一步測試。

叁、信號注入：

模擬信號測試：使用信號發生器向儀表注入信號時明確注入點的性質和信號發生器的輸出類型。電壓信號不允許注入電流信號輸入端。AI輸入端要根據信號類型（二線制、四線制、電壓、電阻、mv等）在儀表信號輸入端帶電注入對應信號，選錯信號會導致信號發生器或儀表燒毀。

四、注意事項：

1、儀表或PLC帶電時，在電流信號輸出端子上不允許注入電流信號，會導致燒表。

2、不允許使用電阻檔測量帶電設備或元件的電阻或通斷，違犯本要求會導致電阻檔燒毀。

3、電阻箱是一種信號發貨時呢過器，只能作為模擬電阻溫度信號源使用，不允許隨意做為可變電阻進行其它試驗。

4、將電流表串入回路測電流時應確認電流范圍選用合適的檔位。
