配電柜二次走線工藝過程!
發布時間：
2020-04-24
作者：
來源：
北京創福新銳
摘要
一、下線前的準備
1.仔細查看工程施工通知上的有關說明，一次系統圖上柜體結構，元件布置和材料明細表上元件型號以及對元件的要求。
2.對領用的號碼管應與圖紙進行核對，確認以后進行施工。
3.根據二次接線圖上注明的元件符號正確地找出電器元件。

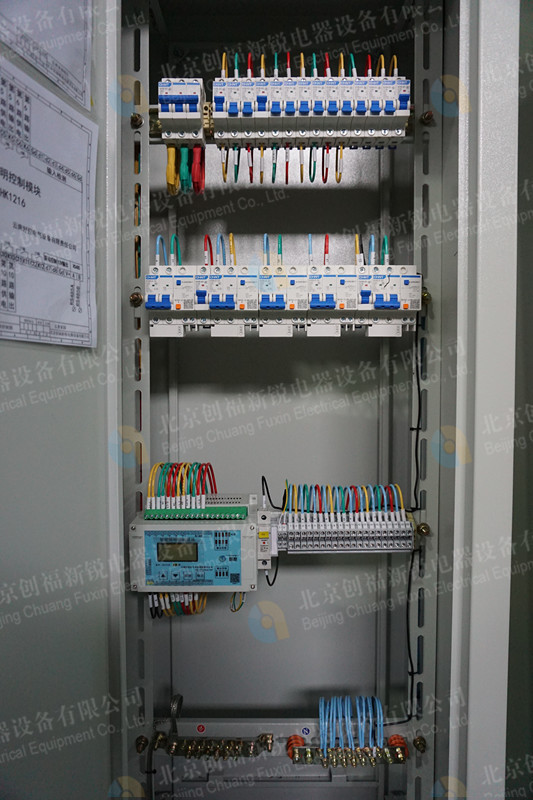

二、下線
1.根據二次接線圖以及元件布置圖確定的走線方式，按電器元件接點間的實際位置量裁導線，套上號碼管。儀表室主干線一般選擇在儀表室邊框中。對于各位置的繼電器，下線時，應注意繼電器安裝形式、高低。
2.對于配電柜后二次配線（如互感器線、行程開關線、照明接線等）在下線時，應注意柜體的寬度、高度，因柜體結構的不同，其走線方式不一樣。柜體二次配線下線時應注意不同柜型的布線方式、繼電器、接觸器等電器元件的安裝位置。3.接至電器元件或端子排上的元件在下線時應留有裕度，曲彎長度為50mm（包括電壓傳感器上的接線）。對于GG-1A配電柜，當端子采用B1型時，導線曲彎長度為85mm，采用JH1、D1型端子時，導線曲彎長度為95mm。
4.凡裝有帶電顯示裝置的高壓配電柜，高壓帶電顯示裝置的線束應單獨敷設，盡量不和其他二次線捆扎在一起。
5.KYN□-10、JYN□-10聯絡柜，當采用母線貫穿式互感器時，左聯柜互感器二次線束從柜體左側敷設，右聯時互感器二次線束從柜體右側敷設。帶電顯示裝置二次線則從相對應的另一側敷設。不穿線的過線孔用相應孔徑的橡膠圈將孔堵住。
6.柜體小母線根據用戶需要可選用φ60銅棒或絕緣導線制作。當采用絕緣導線時，合閘回路用截面為25mm2的多股導線，其它回路用截面為4mm2的導線。
