小編為您解答PLC控制柜的特征！！

發布時間：

2020-04-28

作者：

創福新銳

來源：

北京創福新銳

摘要

1、PLC控制柜柜型的選擇??適用于裝PLC的柜型，通常選用固定柜，且門板為整門的柜型，如KB柜、九折柜和十六折柜等，不宜選GGD柜、固定分割柜、抽屜柜。因?yàn)镻LC柜內元件基本上為整板安裝，如果采用了柜門分割的柜型，不便于安裝和調試。對于GGD柜如果選用時，需做一下非標設計，將儀表門、前門和下通風門合并成一個整門，且柜體框架上取消前后橫梁，以便于安裝和維護。??2、柜體通風系統設計??柜體
  創福新銳電器是一家生產和設計低壓成套配電和自動化系統集成的廠家。創福新銳12年P(guān)LC設計生產的從業經驗，總結出PLC控制柜的特點：
    1、PLC控制柜柜型的選擇
  適用于裝PLC的柜型，通常選用固定柜，且門板為整門的柜型，如KB柜、九折柜和十六折柜等，不宜選GGD柜、固定分割柜、抽屜柜。因?yàn)镻LC柜內元件基本上為整板安裝，如果采用了柜門分割的柜型，不便于安裝和調試。對于GGD柜如果選用時，需做一下非標設計，將儀表門、前門和下通風門合并成一個整門，且柜體框架上取消前后橫梁，以便于安裝和維護。
    2、柜體通風系統設計
  柜體通風方案，采用前門下進風上出風的形式，后門不加進出風孔。進、出風口分別裝1個通風過濾器來防塵，外形尺寸320mm×320mm，進出風面積約008平方米。由于PLC柜內的元件發出的熱量較少，采用自然對流的方式即可，如果要加大風速，可在門板上半部的出口過濾器上，加裝1個軸流風機，向外排風，柜體的蓋沒有通風孔，裝無孔蓋。

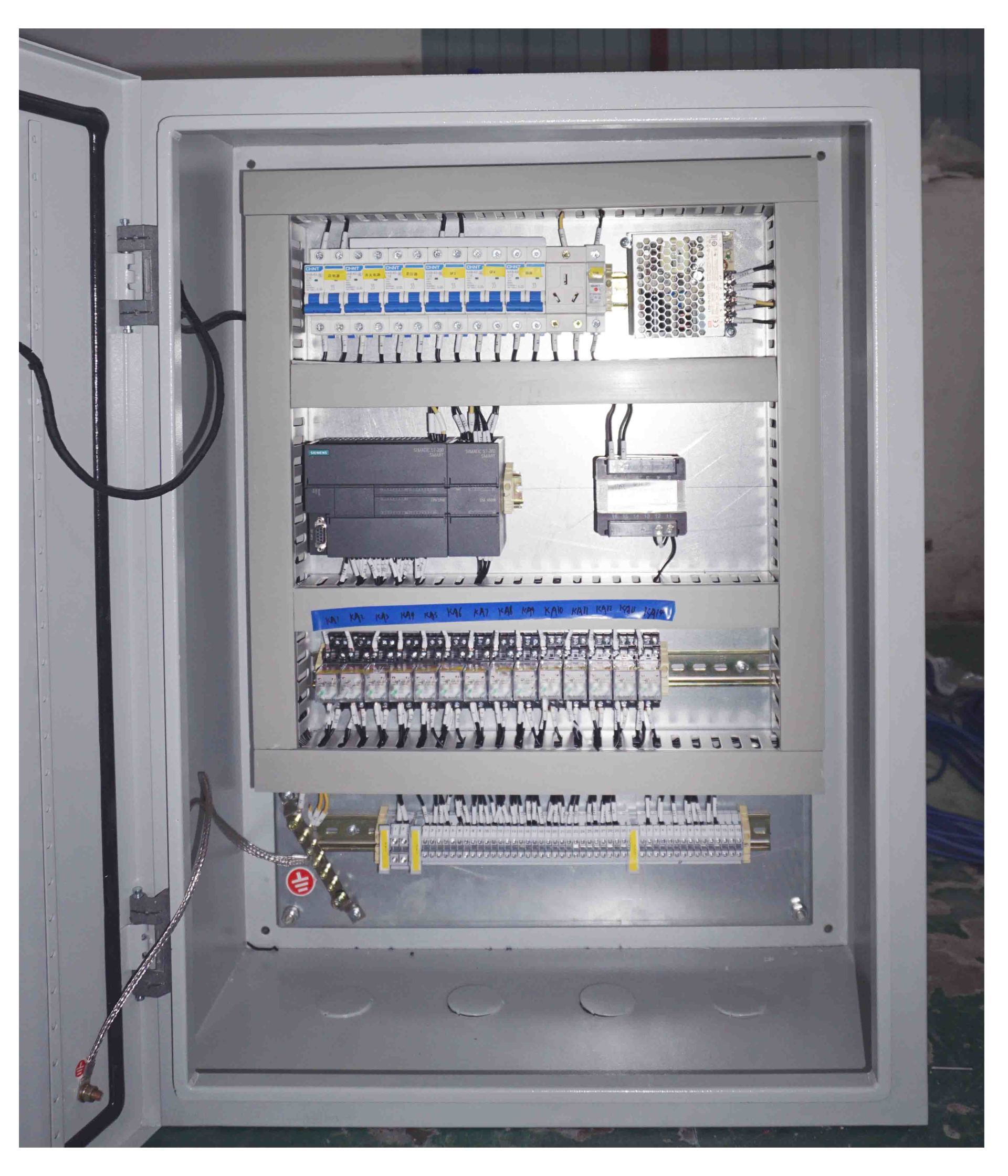

控制柜

    3、行線槽規格的選擇
  行線槽的規格有很多，常用的行線槽寬度為25mm、40mm、60mm、80mm、100mm，高度為40mm、60mm、80mm、100mm，顏色選灰色。選擇行線槽的原則通常是根據經過此線槽的線的體積之和(含絕緣層)為線槽容量的80%左右，來選擇線槽的規格，余下的空間便于線的散熱。計算時可以用截面的關系，即線的截面之和(含絕緣層)為線槽截面的80%左右。
    4、元器件布置的原則
  柜內元器件布置，一般是從上到下，從左向右。便于操作與維護，經常操作或維護的元器件應安裝在較容易觸及到的位置，從高度上講，盡量安裝在離地面400mm至1800mm的高度范圍內。如果元器件較多，可考慮將不常操作的元器件安裝在柜體高度2000mm左右的位置上，底部元件安裝位置不能低于離地面200mm，否則現場無法接線。布置時避免線在線槽內反復繞，注意節約成本。
    5、柜內布置及結構設計
  根據以上布置原則，結合原理圖和分柜清單，繪制柜內布置圖。無論是柜體、元器件還是線槽等輔料，都采用較大外形尺寸，按照1∶1的比例進行繪制。布置圖繪制完成后，根據元器件的位置及安裝方式，進行安裝板的結構設計，安裝板的材質通常選用敷鋁鋅板，厚度在2.0mm～3.0mm。
  創福新銳生產的PLC控制柜適用于各個行業，且能夠?yàn)槟峁┓菢?biāo)定制服務。
